觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。

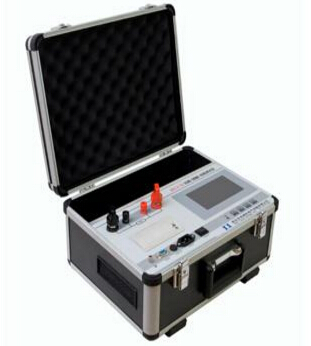

    回路（接觸）電阻測試儀阻測試儀采用數字電路技術和開關電路技術制作，是用于開關控制設備的接觸電阻、回路電阻測量的專用設備，測試電流采用國家標準GB763推薦的100A直流，可在100A/200A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示。回路（接觸）電阻測試儀符合國家標準GB6587-86《電子測量?jī)x器環境試驗總綱》及GB6593-86。

回路（接觸）電阻測試儀的操作程序

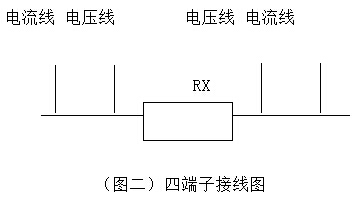

    1、按圖二接線方法接線。


    2、檢查確認無誤后，接通電源開關，測量線夾一定要夾在電流線夾內側。否則測量結果不準確。
    3、打開電源開關，選擇測量檔位，圖上“檔位按鈕”凸起表示100A測量，凹下表示200A測量，選好檔位后，按下“測試按鈕”，此時電阻表顯示值為所測的接觸電阻值。測量完畢后，按“測試按鈕”使其復位。
    4、測量完畢，斷開電源開關，將測試線夾收好，放在備件箱內。
