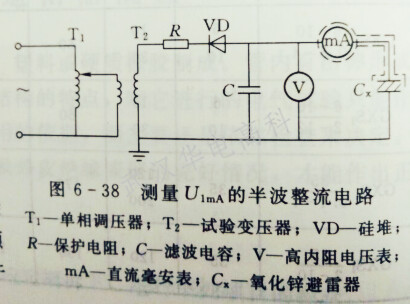

測量氧化鋅避雷器的U_1mA主要是檢查避雷器閥片是否受潮，確定其動作性能是否符合要求。測量時候的試驗接線可采用單相半波整流電路，如圖6-28所示。

圖6-38中各元件的參數隨被試氧化鋅避雷器電壓等級的不同而不同。試驗變壓器的額定電壓應略大于U_1mA；硅推的反蜂電壓應大于2.5倍的U_1mA；濾波電容的電壓等級應能滿足臨界動作電壓最大值的要求，電容取0.1~0.5μF，根據規定，整流后的電壓脈動系數應不大于0.5%，經計算和實測證明，當C=0.1μF時，脈動系數小于1%，U_1mA誤差不大于1%；直流電壓一般可采用Q3—V型或Q4—V型靜電電壓表測量。

測量中應注意的問題：

（1）準確讀取U_1mA。因?yàn)樾孤╇娏鞔笥?span>200μA以后，隨電壓的升高，電流急劇增大，故應仔細地升壓，當電流達到1mA時，準確地讀取相應的電壓值U_1mA。

（2）防止表面泄漏電流的影響。測量前應將瓷套表面擦拭干凈。

（3）氣溫的影響。通常氧化鋅避雷器閥片的U_1mA的溫度系數×100%約為0.05%~0.17%，即溫度每增高10℃，U_1mA約降低1%，西藥時可進行溫度換算。

    對測量結果采用比較法進行判斷。DL/T596-1996規定，U_1mA與初始值比較，變化應不大于±5%。
